Routing OSPF Mikrotik (Multi Area)

Assalamu'alaikum Wr.Wb.

    Pada kesempatan kali ini, saya akan menjelaskan routing ospf type Multi Area. Ciri-ciri dari routing ini adalah menggunakan beberapa area atau minimal 2 area dalam implementasinya.
Selain itu, routing jenis multi area memiliki perbedaan yang spesifik, yaitu dari LSA (Link State advertisement) nya. Dimana pada routing jenis single area itu hanya memiliki 2 type LSA, tapi pada routing jenis multi area itu memiliki lebih dari 3 type LSA.berikut 3 LSA tersebut :

1. Type 1 (Router LSA).
2. Type 2 (Network LSA).
3. Type 3 (Summary-Network LSA).

Baiklah langsung kita implementasikan, berikut topologinya.....

Sesuai dengan topologi diatas, kita hanya akan menggunakan 2 area  saja. Untuk pengembangan, anda bisa membuatnya sesuai dengan kebutuhan. Area tersebut adalah area1 dengan area-id 0.0.0.1 dan area2 dengan area-id 0.0.0.2. Tapi sebelumnya kita konfigurasi dulu ip address dan interface loopback nya, Berikut contoh konfigurasinya di CLI.

- Router1 : Konfigurasi IP Address, Interface loopback, dan Routing OSPF

- Router2 : Konfigurasi IP Address, Interface loopback, dan Routing OSPF



- Router3 : Konfigurasi IP Address, Interface loopback, dan Routing OSPF



- Router4 : Konfigurasi IP Address, Interface loopback, dan Routing OSPF



Selanjutya test ping dari masing-masing router untuk mengetahui apakah masing-masing router sudah saling terhubung menggunakan area yang berbeda.

- Router1

- Router2

- Router3

- Router4

ternyata semua router sudah saling terhubung, berikutnya kita cek status-nya di routing table dan kita buktikan juga  type LSA yang digunakan di routing ini.

- Router1

- Router2



- Router3



- Router4



Perlu di ketahui, dalam routing ospf terdapat istilah DR (Designated Router) dan BDR (Backup Designated Router) dimana nanti dalam implementasinya, router akan memilih DR dan BDR secara otomatis.
DR (Designated Router) berfungsi untuk mengumpulkan dan menyebarkan LSA dalam satu area, sehngga akan mengurangi proses pertukaran LSA antar router.
BDR (Backup Designated Router) berfungsi untuk menggantikan DR jika terjadi error.

Untuk mengecek nya kita bisa lihat di menu Routing > Ospf > Neighbor.

- Router1

- Router2

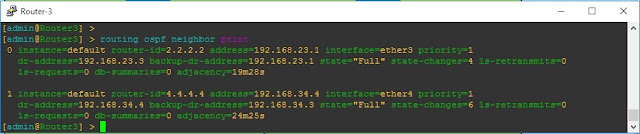

- Router3

- Router4

Maka akan terlihat diatas, mana yang akan menjadi jalur DR address dan mana yang akan menjadi jalur BDR address nya...sekian tutorial routing ospf multi area kali ini.

Wassalamu'alaikum Wr.Wb.
