Assalamu'alaikum Wr.Wb.

Pada pertemuan kali ini saya akan menjelaskan Routing OSPF Type Single Area atau Standar Area. Ciri-ciri dari routing jenis ini adalah, semua router yang terhubung itu menggunakan nama dan area-id yang sama.Selain itu, LSA (Link State Advertisement) yang diterima oleh setiap router pada routing jenis ini itu hanya memiliki 2 type yaitu :
1. Type 1 (Router LSA).
2. Type 2 (Network LSA).
Baiklah, untuk lebih jelasnya kita langsung praktekan saja, Berikut Topologi nya......

Seperti pada topologi di atas, kita akan menghubungkan semua perangkat router yang ada menggunakan area yang sama yaitu area1 dengan area-id : 0.0.0.1 (sesuai kebutuhan).

berikut konfigurasi-nya :

- Router1 : Setting Interface Loopback, IP Address, dan Routing OSPF.

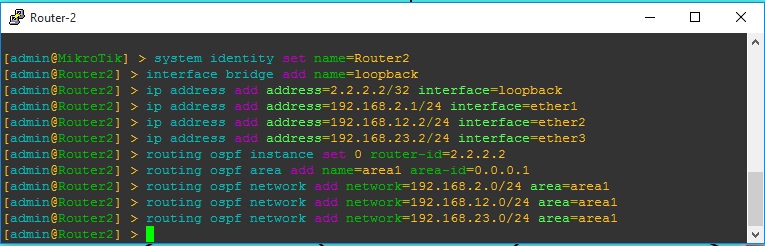

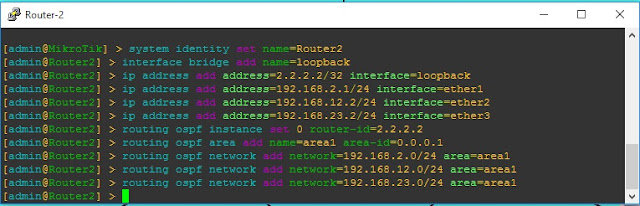

- Router2 : Setting Interface Loopback, IP Address, dan Routing OSPF.

- Router3 : Setting Interface Loopback, IP Address, dan Routing OSPF.

- Router4 : Setting Interface Loopback, IP Address, dan Routing OSPF.

Selanjutnya Cek Routing Table di masing-masing Router di menu IP > Route atau dengan CLI ketikkan perintah ip route print, maka secara dinamis akan bertambah rule routing baru dengan flag atau status DAo (Dynamic Active OSPF).

Kemudian selain kita cek routing table-nya, kita juga cek status type LSA yang digunakan pada routing ospf jenis Single Area ini di menu Routing > OSPF > LSA atau dnegan CLI ketikkan perintah routing ospf lsa print. Dalam routing ospf, LSA ini merupakan salah satu pembeda antara routing ospf jenis single area dengan routing ospf jenis lainnya.

- Router1
